如何使用兩個反射鏡操控光束？

    將第一個反射鏡把入射光束導向第二個反射鏡，并使第二個反射點位于新的路徑上，而第二個反射鏡將光束調平并沿新的路徑傳播。

   設置反射鏡和光闌的高度

   下圖展示了光學調整架的結構和使用方法，其中偏轉既可通過調節器進行精細控制(一般±4度)，還可通過繞接桿整體旋轉進行360度粗略控制。為了簡化描述，以下分別用M?和M?表示第一個和第二個反射鏡，而I?和I?分別表示第一個和第二個光闌。

光學調整架的結構和用法

   M?的中心應和入射光束等高，而M?的中心應和新的光束路徑等高。新的光束路徑由兩個等高的光闌設定，確保光束和平臺表面平行。請注意，光闌閉合時，其通孔可能不完全居中，在翻轉光闌的面向時，通孔位置會有所偏移，因此最好選定一面朝向光束，并在搭建和使用中保持。

   放置組件并粗略對準

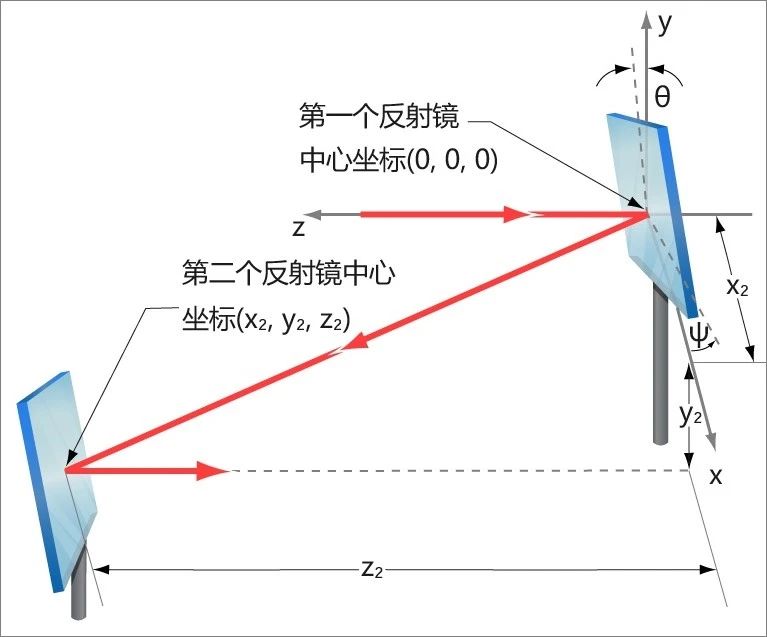

    首先，把所有調節器都旋轉至行程中點。如下圖所示，將M?放進入射光束中，并在新的路徑上為M?選好一個位置。M?的空間坐標(x?, y?, z?)取決于M?的俯仰角和偏轉角，而兩個反射鏡的間距也是如此。在放置兩個反射鏡時，需確保M?的兩個調節器都不會超出行程。

   然后，將兩個光闌放置在新光路中。第一個光闌靠近第二個反射鏡，而第二個光闌盡可能遠離。

   保持兩個反射鏡的高度，此時不要接觸偏轉調節器，只通過M?調整架的整體旋轉使光束反射至M?，并結合M?的俯仰調節器使光束打在M?中心。最后，旋轉M?使光束大致沿新的路徑傳播。

   先定點，再調方向

   首先，調節M?的兩個調節器，使光束通過I?光闌中心，這樣M?上的光斑就在新的路徑上。

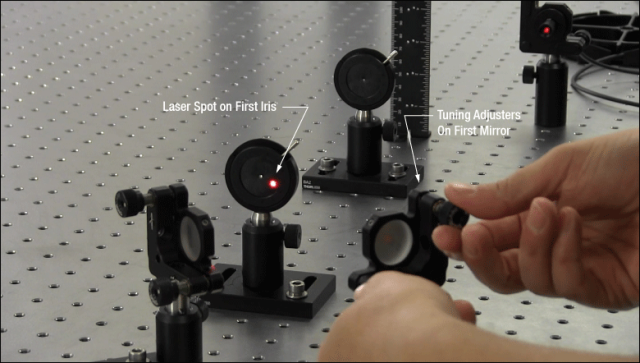

使用M?反射鏡控制I?光闌上的光斑

   然后，調節M?的兩個調節器并觀察光斑在I?光闌上的運動。俯仰調節器使光斑上下運動，而偏轉調節器使光斑左右運動。當光斑從I?上消失時，M?上的光斑偏離了新的路徑。

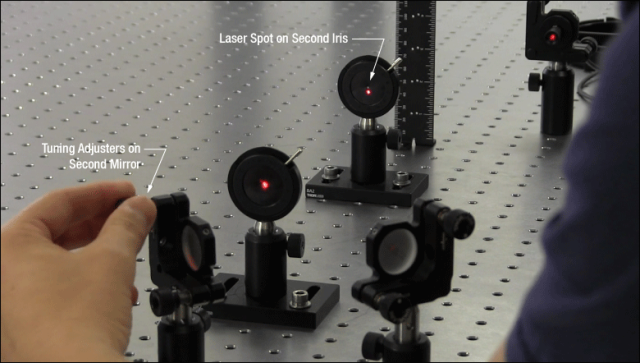

使用M?反射鏡控制I?光闌上的光斑

    重新調節M?的調節器，使光束再次通過I?中心。繼續調節M?的調節器，控制光斑在I?上的位置。重復這個過程，直至光束同時通過兩個光闌的中心；完整的操作過程請看前面的視頻。

    如果一個偏轉調節器接近極限，可先標記好所需的反射光束方向，然后將調節器轉回行程中點，并通過調整架的整體旋轉使反射光束差不多處于所需的方向。如果調整架無法繞接桿旋轉，可改變一個或兩個反射鏡的位置，使光束大致沿所需的路徑傳播，然后重新開始精細調節光束方向。

   如果一個俯仰調節器接近極限，可增大兩個反射鏡的間距，或減小新光路與入射光路之間的高度差。這兩種選項都能以更少的俯仰調節完成對準。
