實現可調諧濾光的方法
發布日期：2022-11-18瀏覽次數：163
可調諧帶通濾光器提供可調的透射光譜特征，比如中心波長和帶寬，常用的類型包括通過腔長調諧的法布里-珀羅(FP)濾光器、通過角度調諧的干涉濾光片和光柵、以及液晶、聲光和布拉格光柵可調諧濾光器。
FP濾光器：窄帶通
我們以Thorlabs最新發布的FPQFA系列濾光器為例介紹。它們使用平凹?FP干涉腔?設計，通過壓電陶瓷控制腔長，提供>80%共振透過率、30 GHz自由光譜范圍(對于1 μm中心波長，帶寬為0.1 nm)以及<100 MHz光譜分辨率，非常適合用于InGaAs量子點、SiV和NV金剛石等弱發射量子光源的光譜分析。

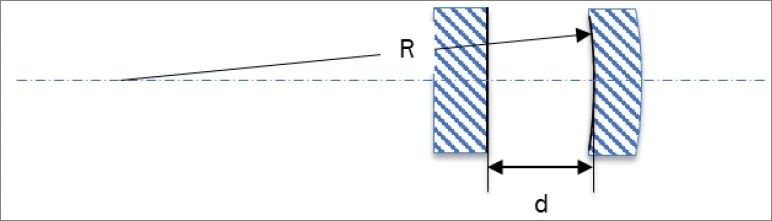

FPQFA的非共焦腔設計(R=250 mm, d=5 mm)

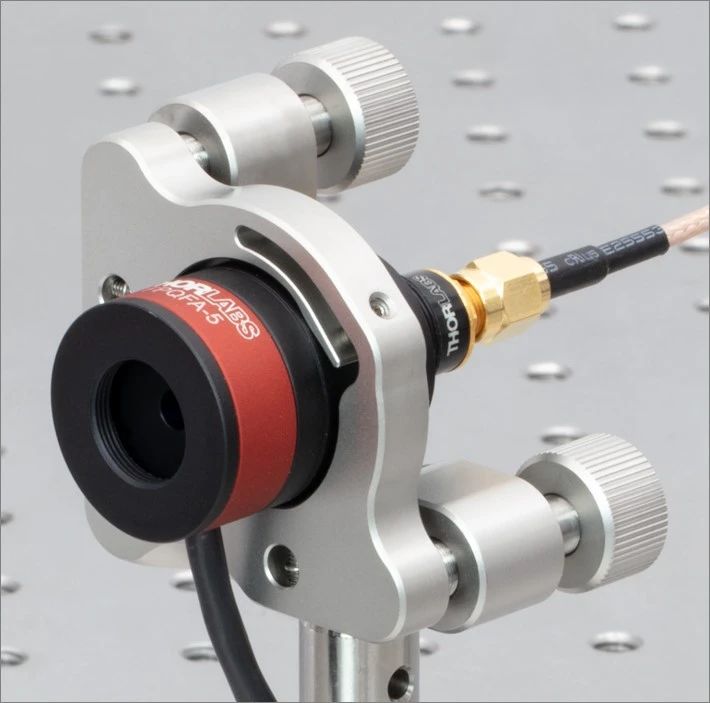

安裝在POLARIS-K1E鏡架中FP濾光器
FPQFA可調諧濾光器有兩種主要用法：- 作為可調諧帶通濾光器選擇特定頻率的光。在此閉環系統中，分束鏡采樣一小部分透射光產生PID反饋信號，用于連續維持腔的共振。
- 作為掃描光譜儀分析精細光譜結構，類似于SA系列干涉儀的用法。分束鏡采樣一小部分透射光用于測量光譜，并連接示波器查看。

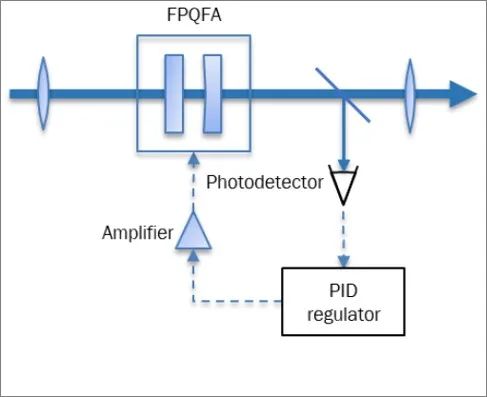

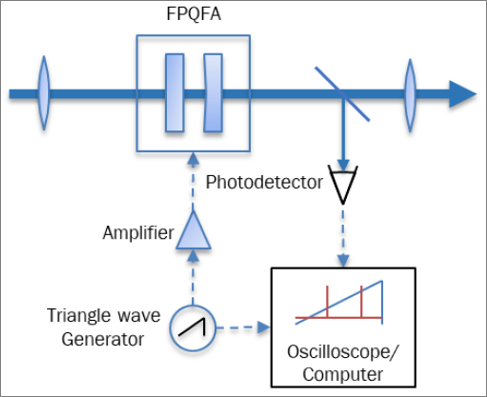

可調諧濾光器用法 掃描光譜分析儀用法
無論哪種用法，入射光都需要和腔的基模相匹配。FPQFA濾光器的平凹腔設計支持束腰位于平面鏡上的基模，其束腰半徑取決于腔長d和球面鏡曲率半徑R：
這種受約束的模式完全取決于FP腔的幾何規格和光波長。但如果需要在下游光路中使用濾光器的透射光束，需注意凹面鏡對于束腰大小和位置都略有影響。

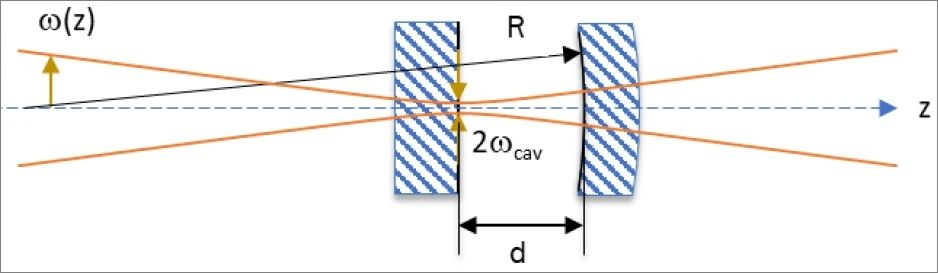

平凹腔的基模匹配示意圖
為了使入射光滿足模式匹配條件，可用透鏡對其整形，使聚焦束腰和基模束腰具有相同的位置和半徑，并且入射光方向和腔模方向相同。下面分別介紹自由空間準直光束和光纖發散光束的模式匹配方法。
自由空間光束：入射光通常為高斯光束，使其束腰位于聚焦透鏡處，而束腰尺寸可用刀口法或光束輪廓儀測量。通過透鏡聚焦后，聚焦光束的束腰半徑以及到透鏡的距離分別為：

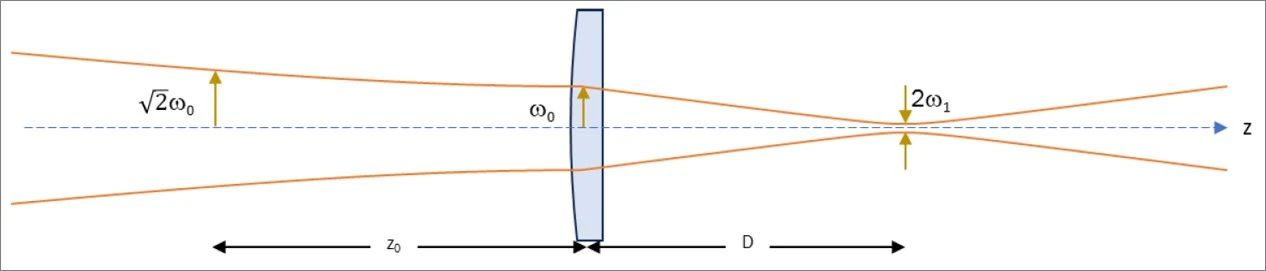

自由空間光束聚焦示意圖
因此，焦距f越小，聚焦束腰越小。如果裝置由于空間限制無法使用短焦距透鏡，可增加入射束腰半徑，以此提高透鏡焦距。上面兩式中z?為入射光束的瑞利距離，如果z?遠大于f，則兩式簡化為：
為了實現模式匹配，聚焦束腰半徑ω?需等于腔的基模束腰半徑ωcav，由此可計算透鏡焦距：
舉例而言，對于TC06三合光纖準直器的輸出光束，ω?為0.56 mm，腔的基模束腰ωcav在633 nm波長處為84 μm，因此可算出焦距f為233 mm；因此焦距250 mm的透鏡是比較合理的選擇。對于相同的初始束腰半徑，為了匹配1300 nm波長處的120 μm基模束腰半徑，計算焦距為163 mm；因此使用焦距為150或175 mm的透鏡都是比較合理的選擇。

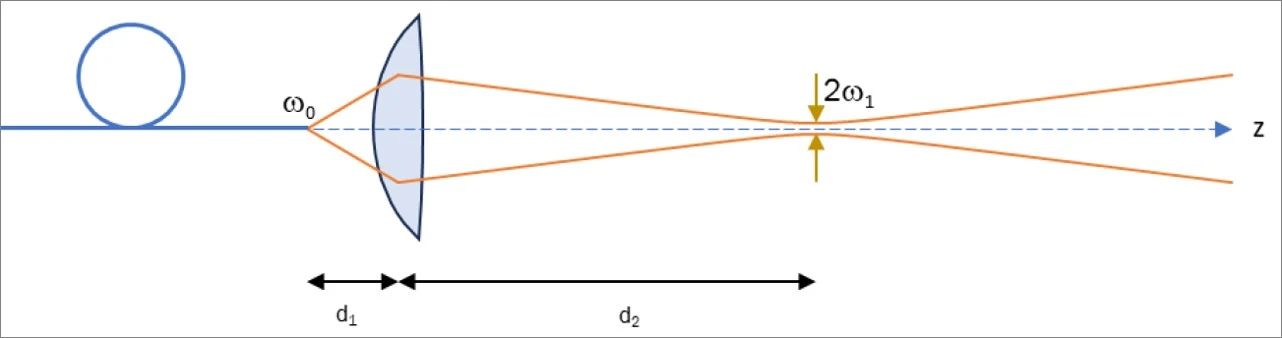

單模光纖輸出：可考慮使用CFC5A或PAF2-7A可調光纖準直器，使光纖輸出產生所需的束腰大小。光纖輸出的初始束腰半徑為： θ是光纖接收角。對于780HP光纖，θ在845 nm波長處約為0.13，因此ω?為2.06 μm。如果光纖端面到準直透鏡距離為 則準直器輸出束腰半徑為ω?的光束，且束腰到透鏡的距離為
在選擇準直器時，需使其相對于腔處于一個合適的距離，也就是使d?的大小合適。比如，對于ω? = 2.06 μm，ω? = ωcav = 97 μm，由此可知：d? = 1.02f, d? = 48f
對于焦距f = 4.6 mm的準直器(比如CFC5A)，d? = 4.69 mm，d? = 221 mm。在實際裝置中，用戶可調節準直器，即d?的大小，以此得到所需的束腰尺寸和位置。

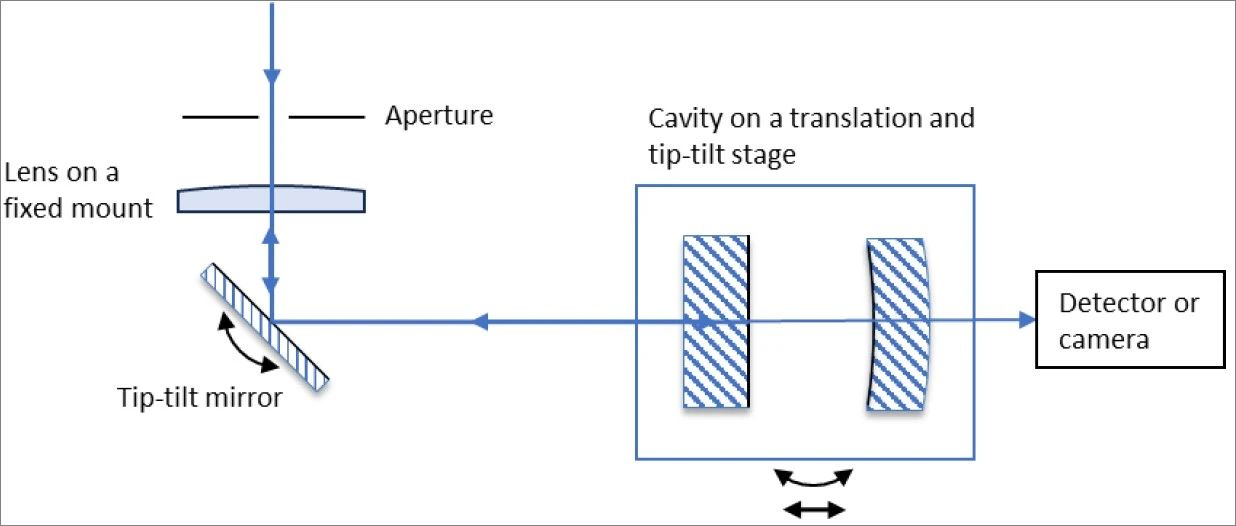

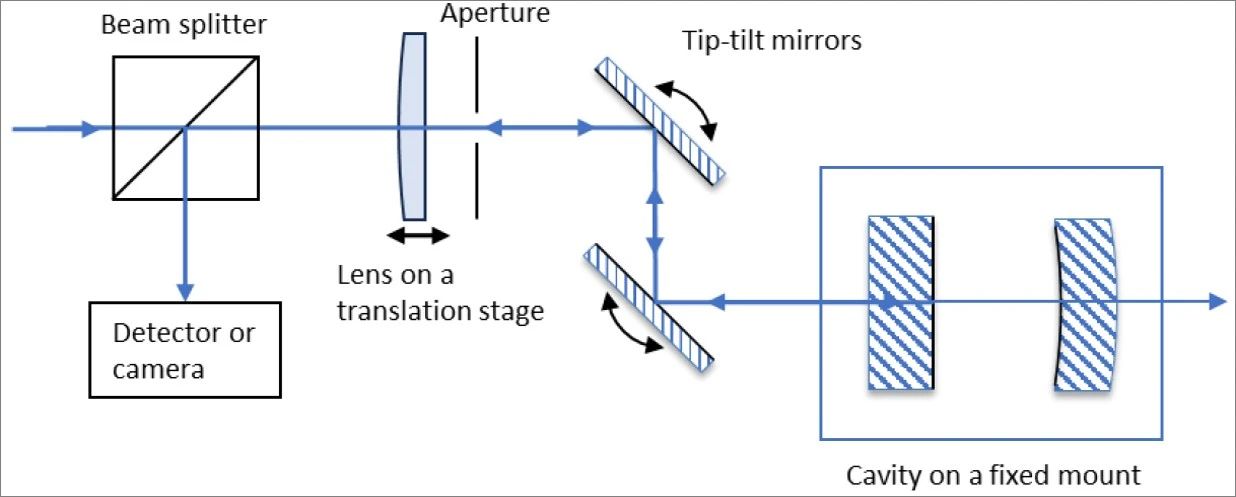

在選定透鏡后，可參考下面兩種裝置進行對準。它們分別是用作可調諧濾光器和掃描光譜分析儀時的對準裝置。用作可調諧濾光器的對準裝置用作掃描光譜分析儀的對準裝置 帶通濾光片：角度調諧

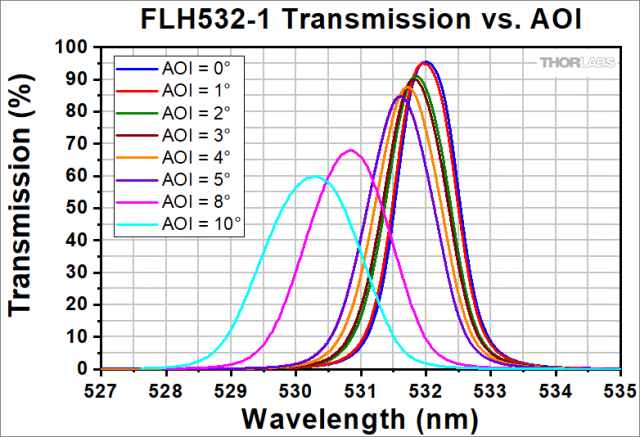

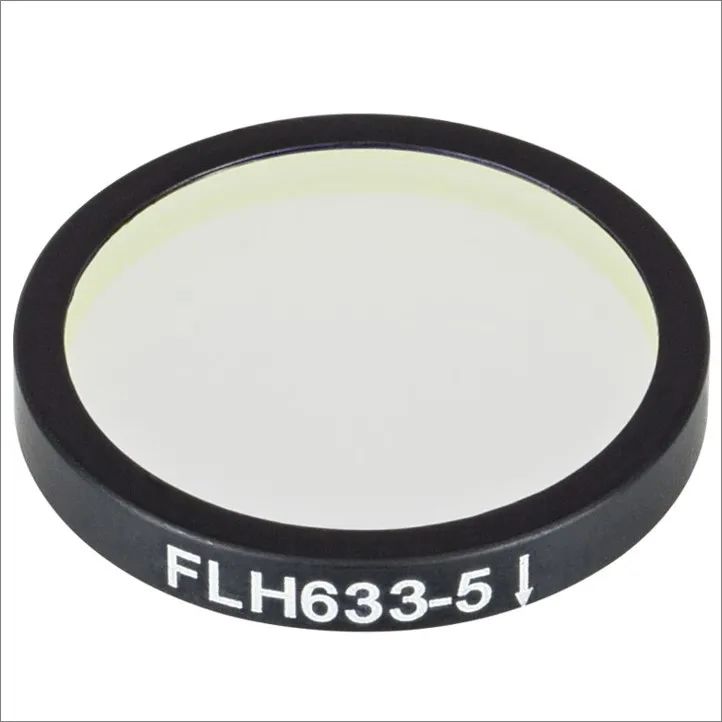

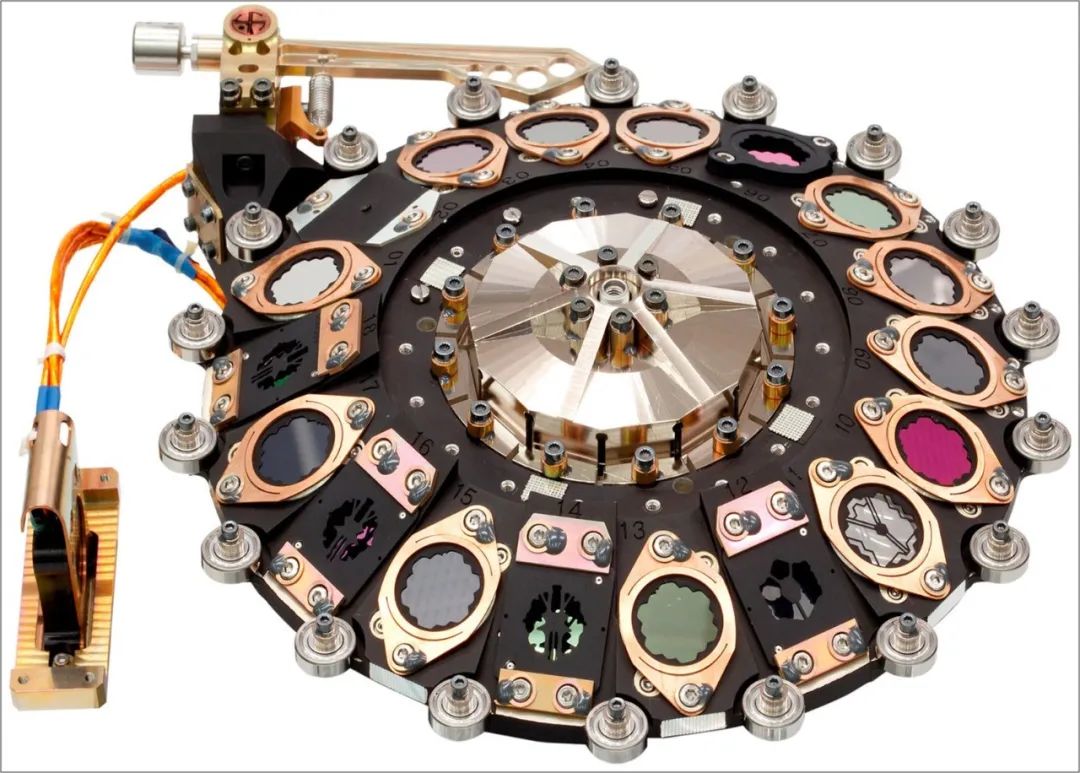

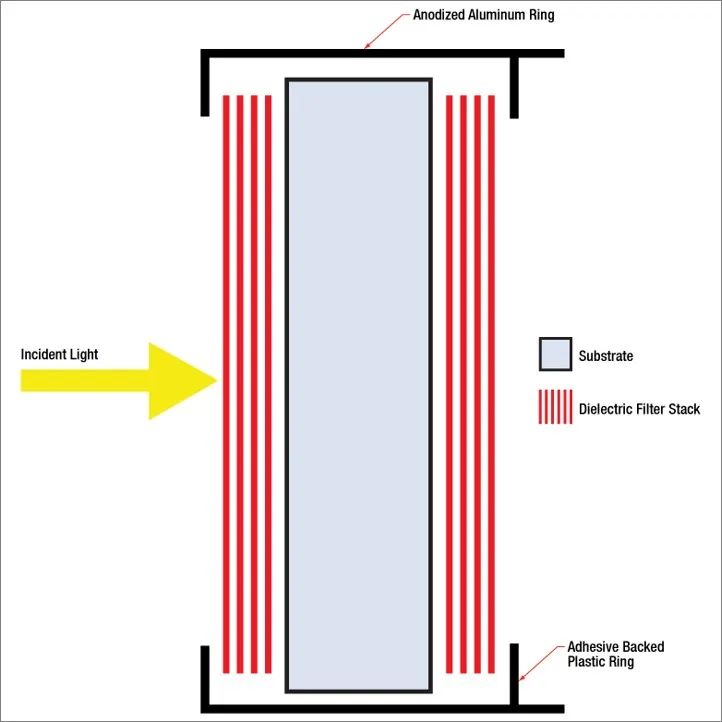

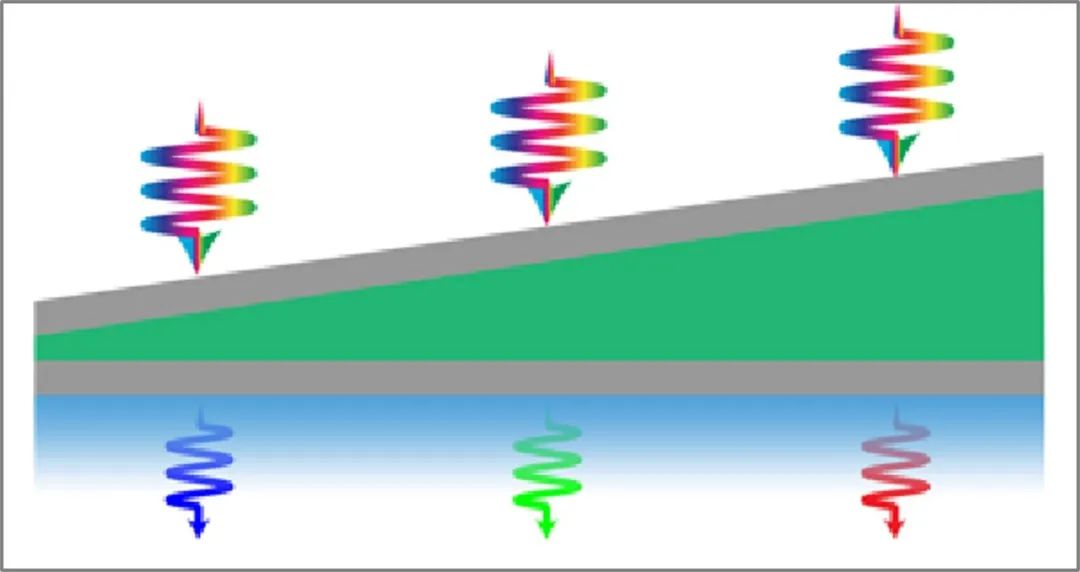

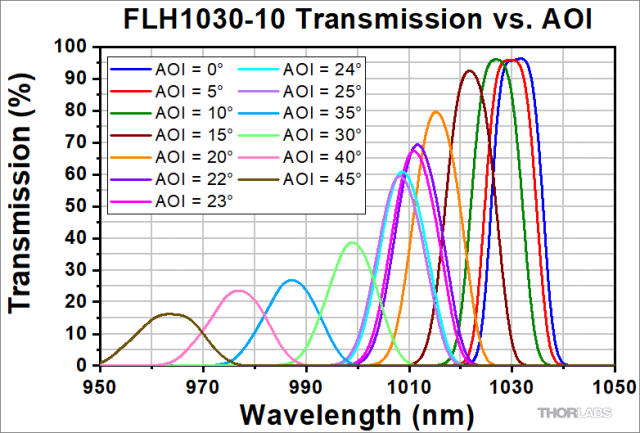

硬膜帶通干涉濾光片包含兩個多層膜堆棧，兩者之間形成一個FP腔。中心波長及兩側很小范圍內的光由于干涉相長具有高透過率，而通帶之外的光由于相消干涉無法通過。但是，中心波長兩側被阻擋的波長范圍都很小，所以需要加入寬帶截止材料，以此擴大濾光片的截止帶寬，同時也會降低通帶內的透過率。 硬膜濾光片實物 濾光片內部結構 濾光片應以準直光正入射。對于非準直或非正入射的情況，中心波長將向短波長方向偏移，而且通帶形狀也會變化。因此，改變?nèi)肷浣悄転楦缮鎺V光片提供一定的調諧范圍。但在角度偏差較大時，中心波長偏移更大，而且通帶形狀可能明顯變形，透過率顯著降低。通帶越窄，入射角偏差的影響越大。 FLH532-1的通帶變化 FLH1030-10的通帶變化 下圖展示了一種基于雙濾光片(F1和F2)選頻的外腔二極管激光器，其中使用HC鎖頻技術提高穩定性。 除了角度調諧，使用非平行腔可得到一種線性變化的可調諧濾光片，通過線性位移臺改變透射厚度而改變透射光波長，但調諧速度比其它可調諧濾光器慢很多，而且波長分辨率和準確度受位移臺性能影響。 一種線性可調諧濾光片 轉輪也算調諧方法嗎？

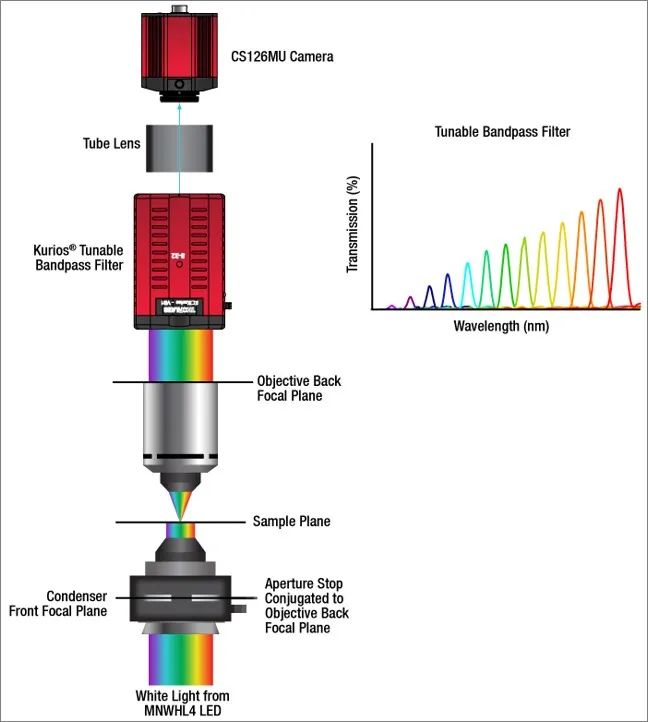

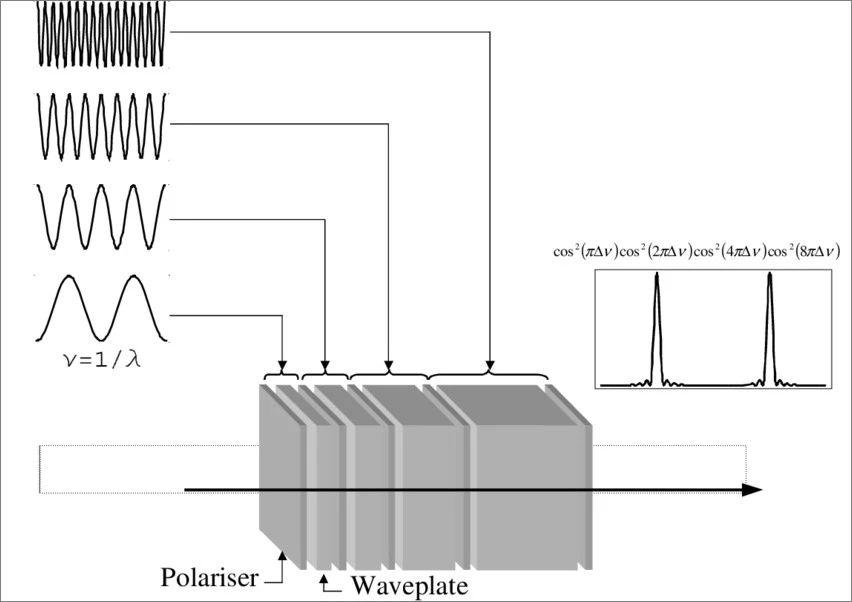

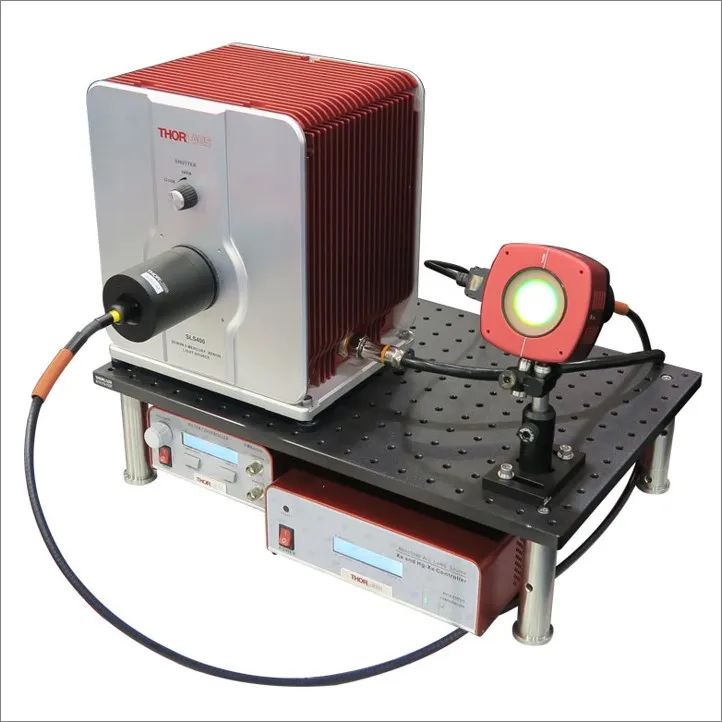

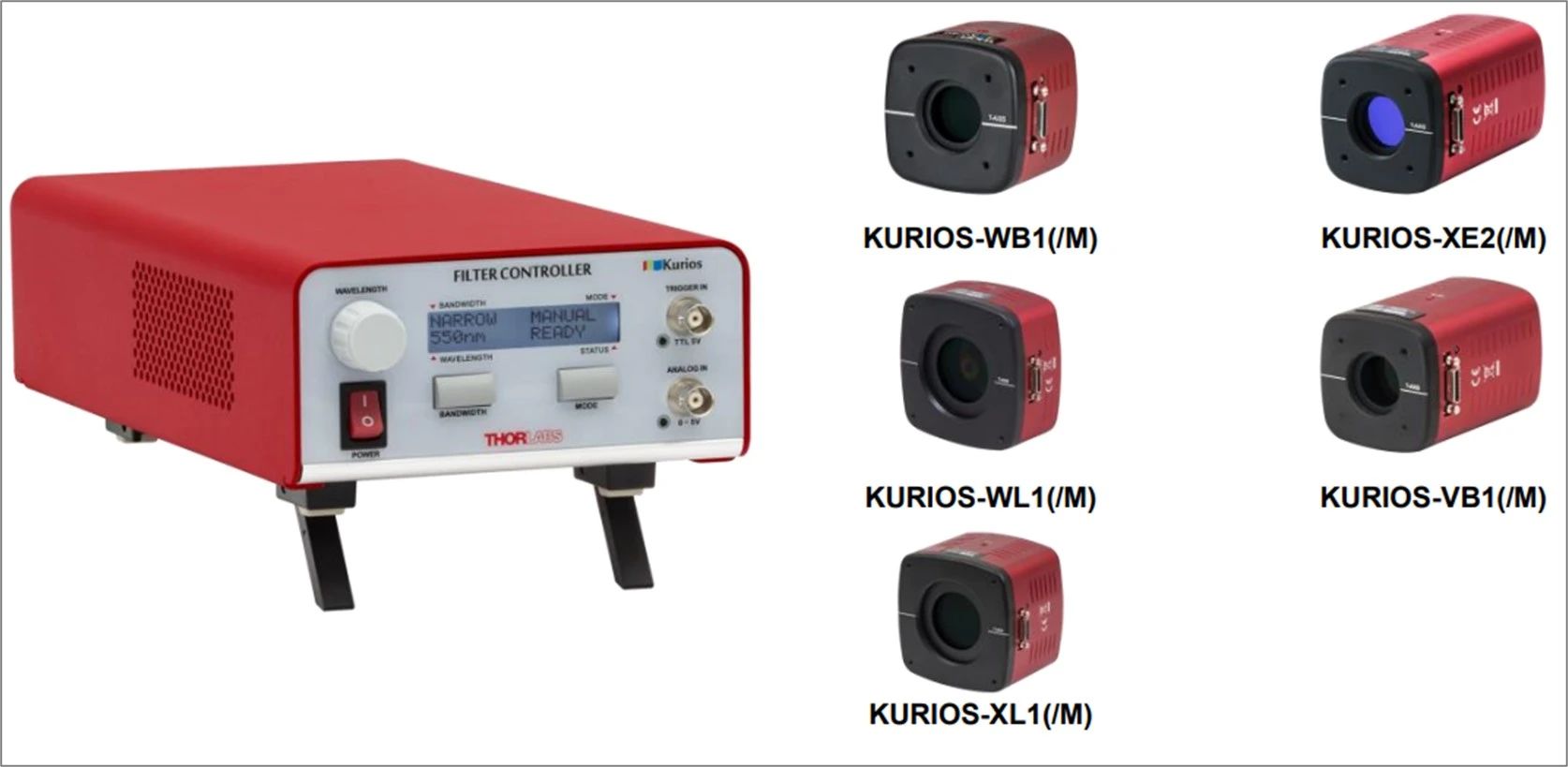

液晶可調諧濾光器(LCTF)可使用?olc和法布里-珀羅設計，但最簡單和常用的設計是Lyot雙折射濾光器。這種濾光器由線偏振片和可調諧液晶波片交替堆疊而成，而且每一級(j)的光譜透過率都滿足正弦函數。 其中Γ = 2πdΔn/λ是源自液晶雙折射的相位延遲。濾光器的總透過率是所有級次透過率的乘積。當每級的厚度為第一級的倍數時，每增加一級，透射帶寬就變窄一點，由此可得到通帶適合的濾光器。通過施加電壓改變液晶的雙折射(Δn)，由此改變每一級的正弦頻率和最終的通帶位置，這就是Lyot可調諧濾光器的基本原理。Lyot濾光器的基本結構和工作原理 液晶可調諧帶通濾光器具有緊湊的外形，提供高調諧速度、非常寬的連續調諧范圍、大通光孔徑和大視場角。Thorlabs Kurios?液晶可調諧濾光器提供?20 mm或?35 mm通光孔徑、10到35 nm固定或可調通帶、以及便利的安裝選項，非常適合多光譜或高光譜成像應用。下面展示了Kurios?濾光器和控制器以及高光譜成像和寬帶可調諧光源應用。Kurios?控制器和濾光器 高光譜成像系統 搭建寬帶可調諧光源
我們以Czerny-Turner掃描光譜儀教學套件為例介紹這種基于旋轉光柵的可調諧濾光方法，其裝置和光路原理圖如下所示。

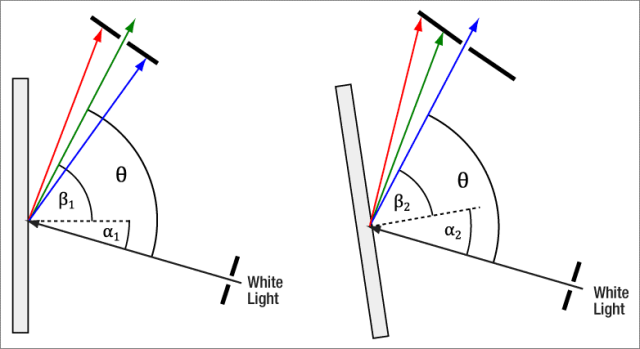

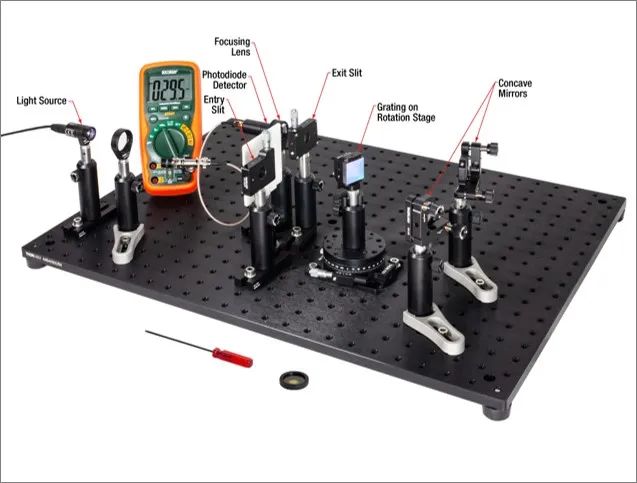

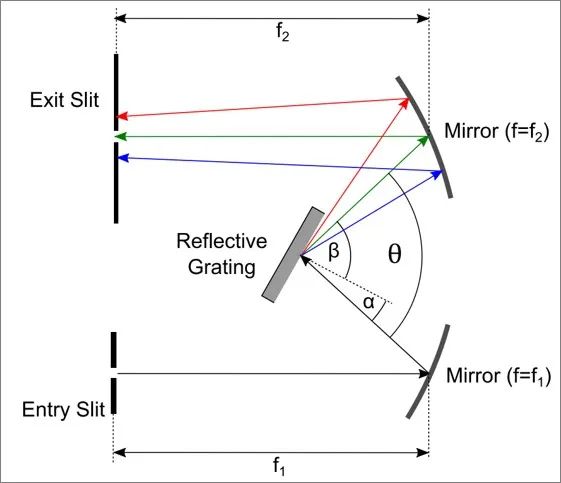

EDU-SPEBCT1(/M)套件 掃描光譜實驗裝置 光路原理 這個裝置中包含一個單色儀。由于光柵散射，入射光中只有較窄的波長范圍能通過輸出狹縫，其中心波長通過光柵的旋轉角確定。通過記錄不同旋轉角對應的光電二極管電壓，這樣可逐點采集光譜。對于入射角α和偏轉角β，光柵方程為： 其中k是衍射級數，λ是波長，g是光柵的凹槽密度。下圖展示了光柵在兩個不同角度下的白光一階衍射，因此通過光柵旋轉可改變通過狹縫的波長。輸出波長隨光柵旋轉角而變
在α和β改變時，由于裝置其余部分是固定的，因此入射光和輸出狹縫的夾角θ也是固定的，使得不同波長的光通過狹縫。θ可通過校準確定，然后使旋轉位移臺指針歸零，這樣旋轉角就等于光柵入射角α，由此可確定單色儀掃描波長和光柵旋轉角的關系：

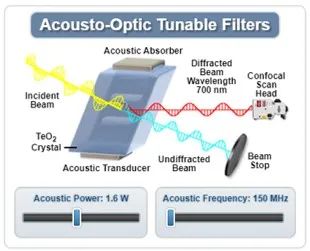

類似地，對于聲光可調諧帶通濾光器，在壓電陶瓷產生的射頻聲波作用下，聲光晶體將出現周期性的折射率變化，相對于形成一種光柵，使特定波長的光實現最高的一階衍射效率。改變聲波頻率將改變光柵周期，從而改變最高效率的衍射波長，就像下面兩個截圖展示的一樣。
350 MHz驅動頻率 150 MHz驅動頻率
