衰減激光的若干種方法
發布日期：2021-08-29瀏覽次數：127
激光衰減，聽起來是很簡單的事情，只通過吸收、反射或分光好像就能做到，但實際應用中卻要注意一些問題，比如熱致變形、干涉效應、偏振效應、空間不均勻性和光束偏移。由于應用要求各有不同，本文將介紹用于自由空間光衰減的幾種方法。
濾光 片分束鏡 積分球

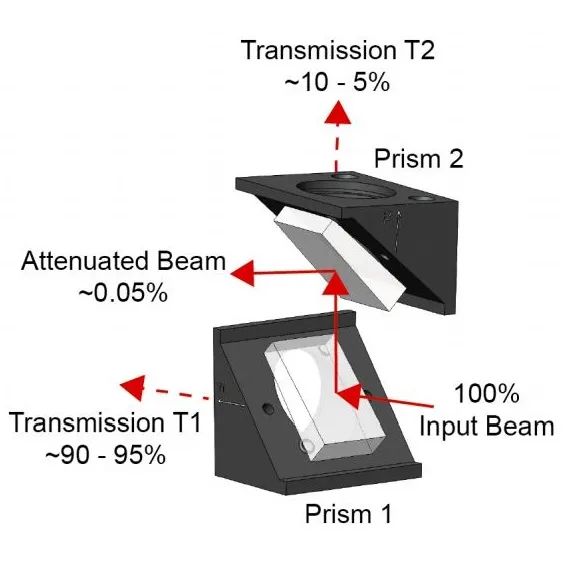

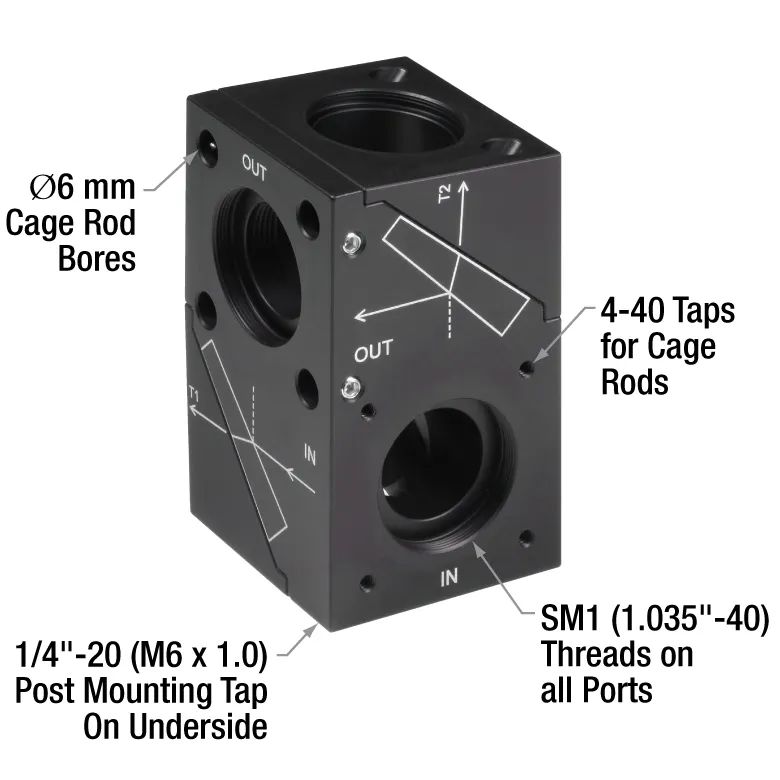

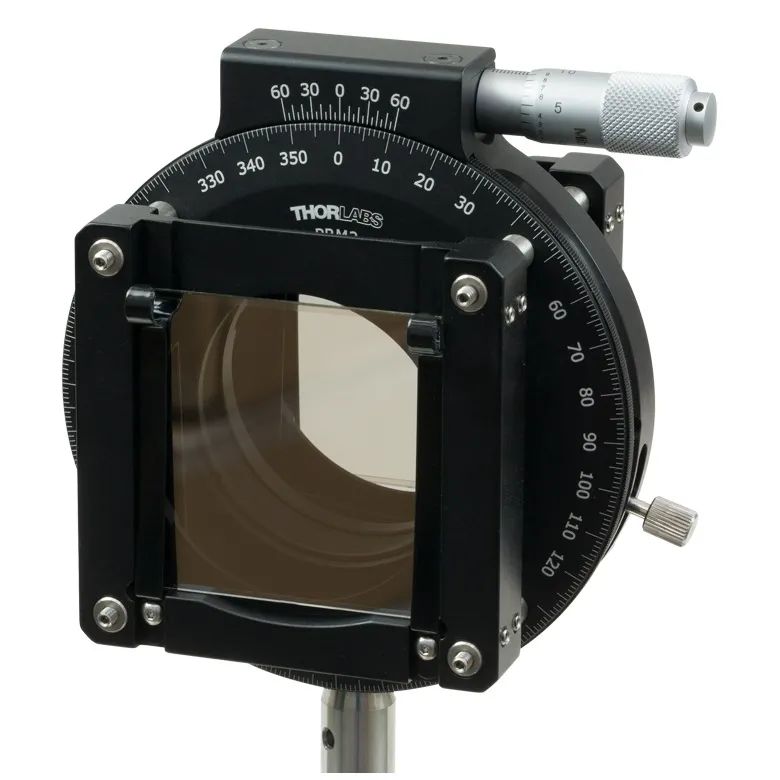

作為Thorlabs最新發布的高功率激光衰減產品，ATT30系列使用兩個紫外熔融石英楔形棱鏡構造，通過兩次菲涅爾反射衰減最高200 W的激光，如果棱鏡第二表面鍍增透膜則最高功率為50 W。下面的動態圖展示其工作原理。 這種衰減方法不僅提供平坦的衰減曲線(29到34 dB)，而且通過兩次相互補償?shù)姆瓷浔３止馐钠?、尺寸和形狀，非常適合在光束分析之前進行衰減，包括偏振測量應用。因?yàn)榇蟛糠止馔ㄟ^兩個透射端口溢出，所以這里要用光擋終止殘留的高功率激光。下面兩圖展示了外殼的安裝特性和光路端口。
2. 楔形分束鏡

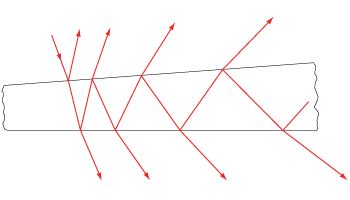

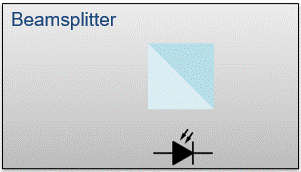

BSF2550楔形分束鏡通過連續的反射和折射將一束入射光分成多束光，5°頂角便于分離這些逐級衰減的光束，用于不同的實驗和光束監控應用。這種1英寸x2英寸分束鏡使用未鍍膜紫外熔融石英制成，承受功率要遠高于中性密度濾光片，透射波長范圍從185 nm至2.1 μm。
雖然偏振對反射和折射光強有一定影響，但對于小角度入射，偏振影響非常小。另外，每束光的角度和衰減度都可通過理論計算。 3. 可調偏振分束/衰減器

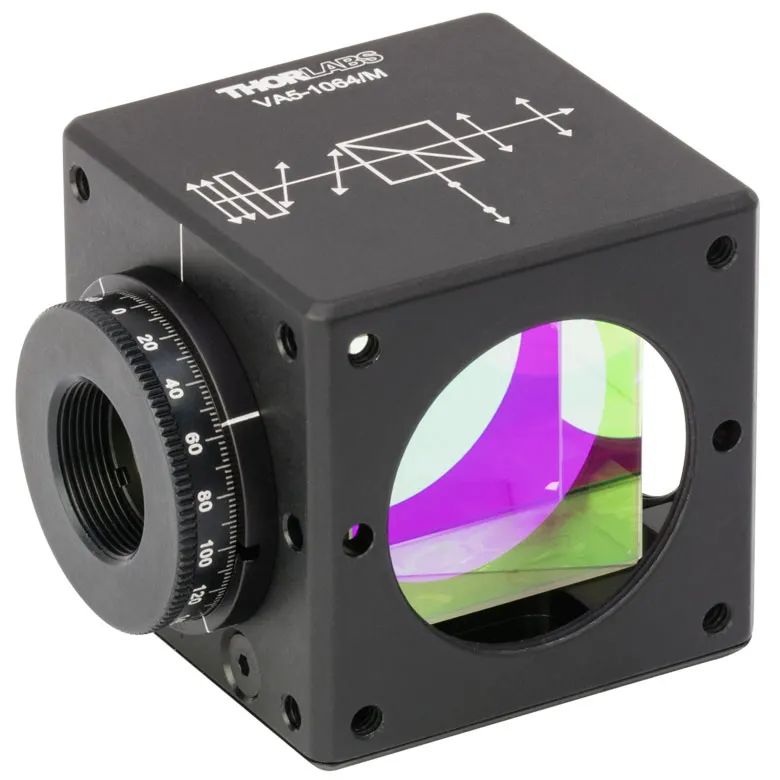

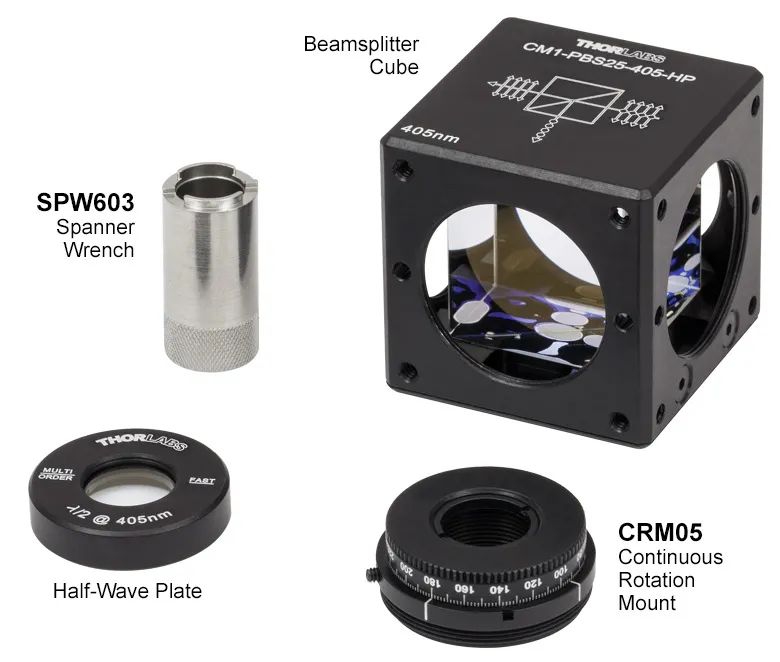

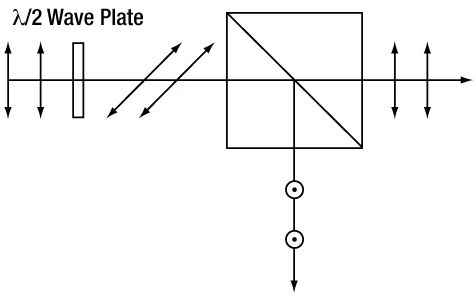

對于線偏振光束，使用半波片和偏振分束鏡能構造可調偏振分束器/衰減器。通過半波片的旋轉，偏振分束鏡可連續改變s光和p光的比例，實現連續衰減的目的，基本原理如下圖所示。這種效應常用于全息和干涉測量應用。 通過選擇合適的偏振光學元件，這種組合可承受很高的激光功率，而且可以滿足多種波長范圍的應用需求。Thorlabs提供已組裝的可調偏振分束器(左下圖)，包括激光線和寬帶兩種版本，覆蓋所有常用的波長范圍。您也可根據應用單獨購買分束鏡和半波片構造可調分束器(右下圖所示為一種高功率配置)。標準可調分束器4. 雙偏振片衰減

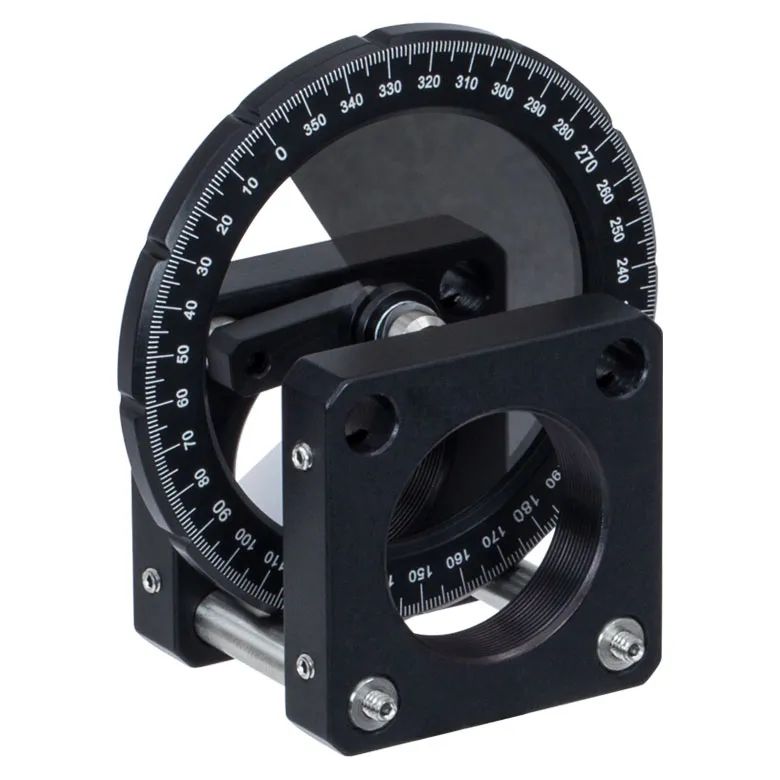

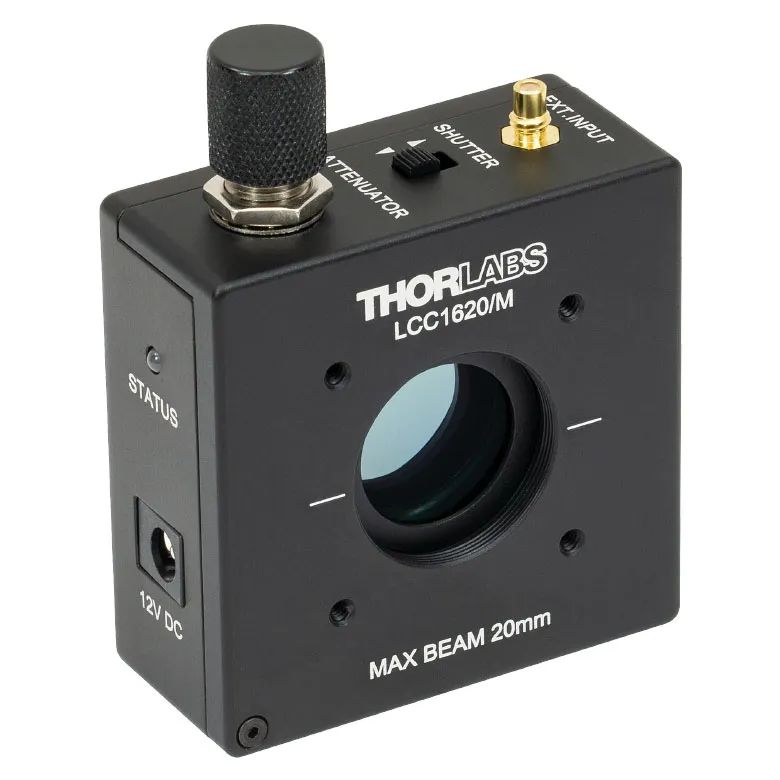

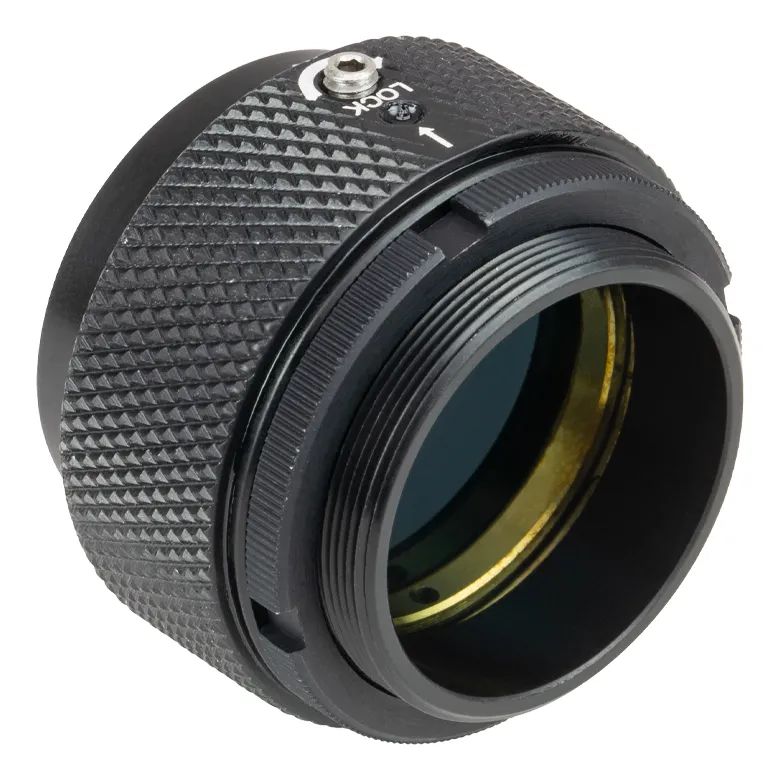

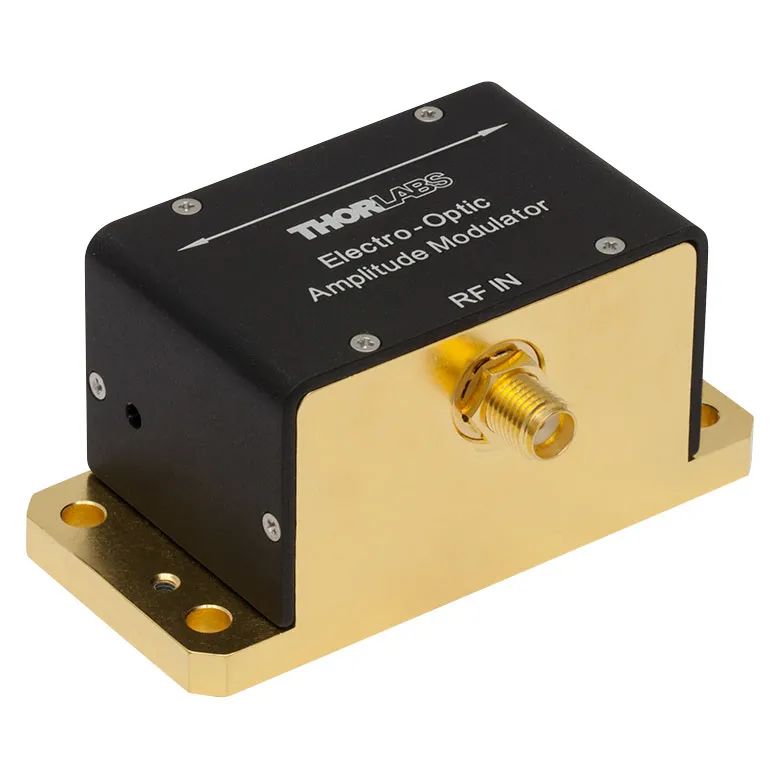

線偏振光通過理想線偏振片的透過率可根據馬呂斯定律計算。假設θ為光偏振方向和線偏振片透射軸的夾角，那么偏振片的透過率公式如下： 因此，使用兩個旋轉偏振片也可實現可調光衰減器。相比透過率固定的標準濾光片，這種組合可更精確地控制透射光強。下面是兩種使用雙偏振片衰減的應用圖示。 右圖為PVAE1-A一體式雙偏振片衰減組件，它由兩個經濟型偏振片構造，一片固定一片旋轉(調到所需衰減后可鎖定)，適用波長范圍從400到700 nm，外殼上的SM1螺紋方便在光機裝置中集成。下面是一個應用動態圖。 除了通過機械方式調節偏振而改變衰減量，我們還可以通過電光、聲光或磁光效應實現這個目的，因此就有了液晶可調衰減器和電光振幅調制器等產品。 液晶可調衰減器 電光振幅調制器 5. 中性密度濾光片

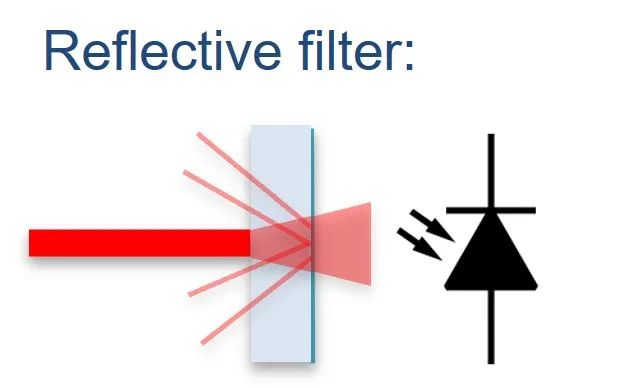

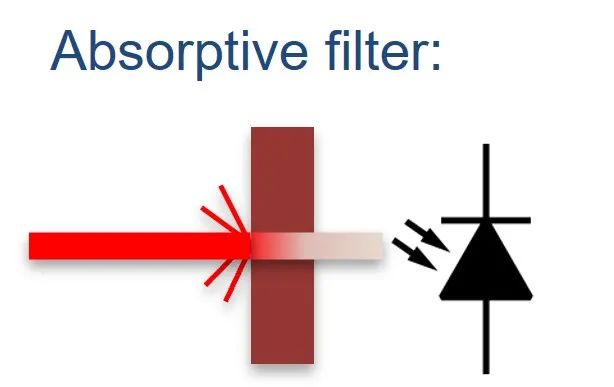

中性密度(ND)濾光片分吸收型和反射型兩種，它們在特定波長范圍內具有相對恒定的光學密度，特別適合低功率激光的衰減。ND濾光片的透過率根據下式計算，其中T表示透過率，OD表示光學密度。

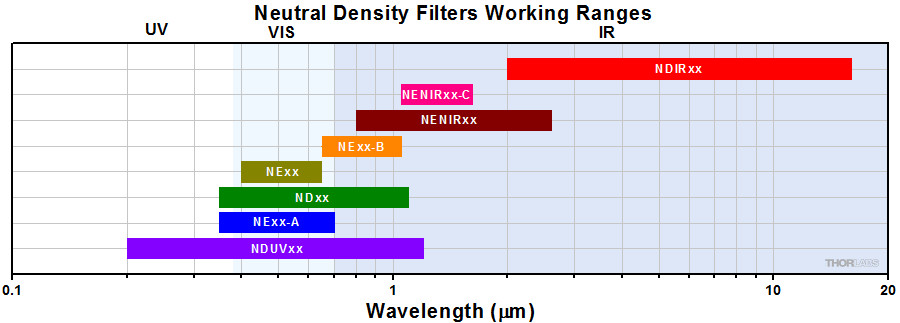

Thorlabs ND濾光片有將近500種型號，包括各種不同的光學密度、形狀、尺寸和安裝選項，下圖概括了不同系列的工作波長范圍。
使用吸收型濾光片衰減激光時，功率太高可能產生熱致變形，從而改變光斑形狀。如果使用多個濾光片疊加衰減，注意不能形成法布里珀羅干涉腔，特別是單頻激光，否則即使低功率激光也可能導致較高的功率在兩濾光片之間循環，加劇熱效應。為了改善疊加配置的性能，我們可使用楔形濾光片，這樣還能幫助消除干涉條紋和減小腔反饋。

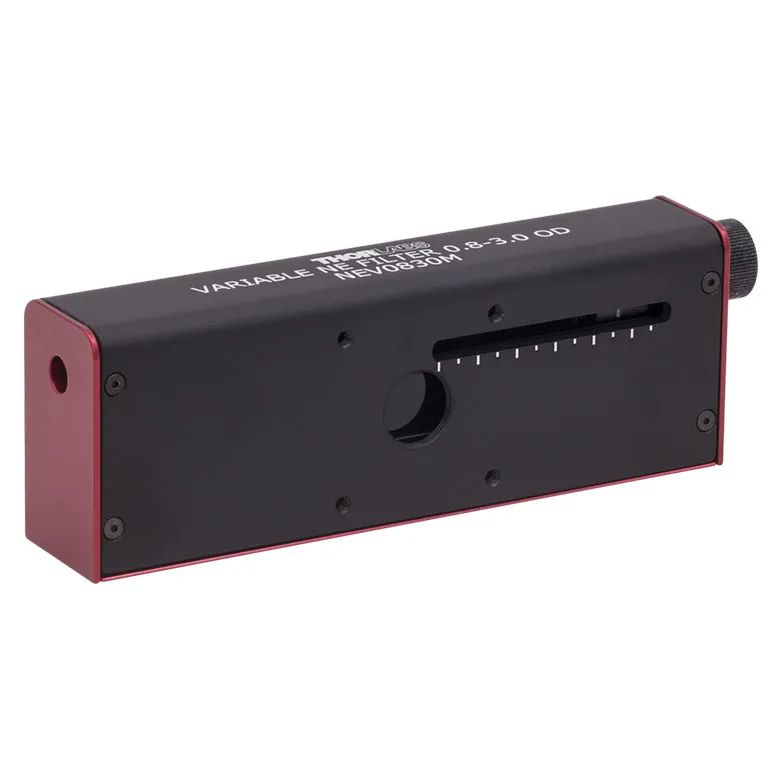

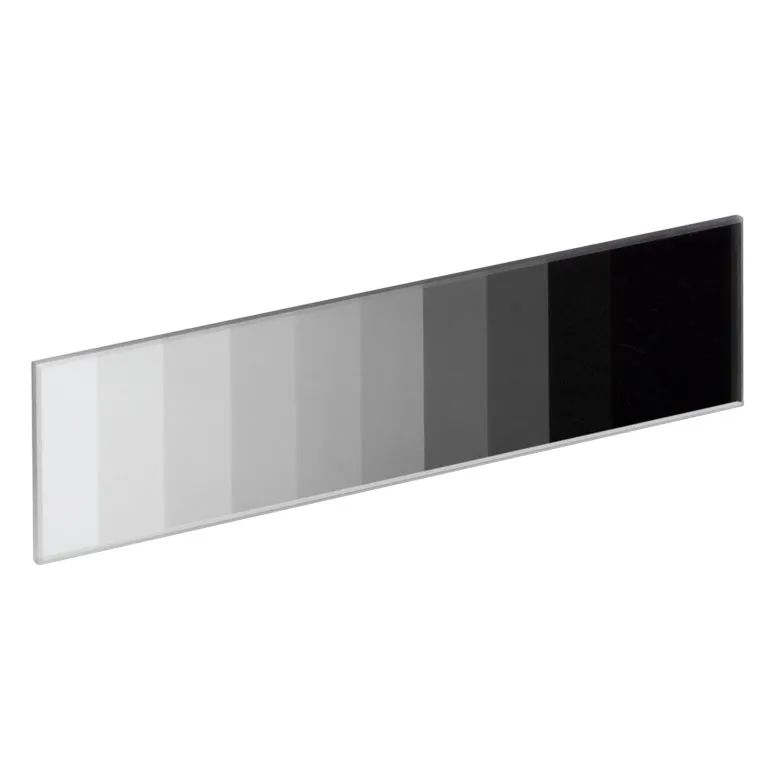

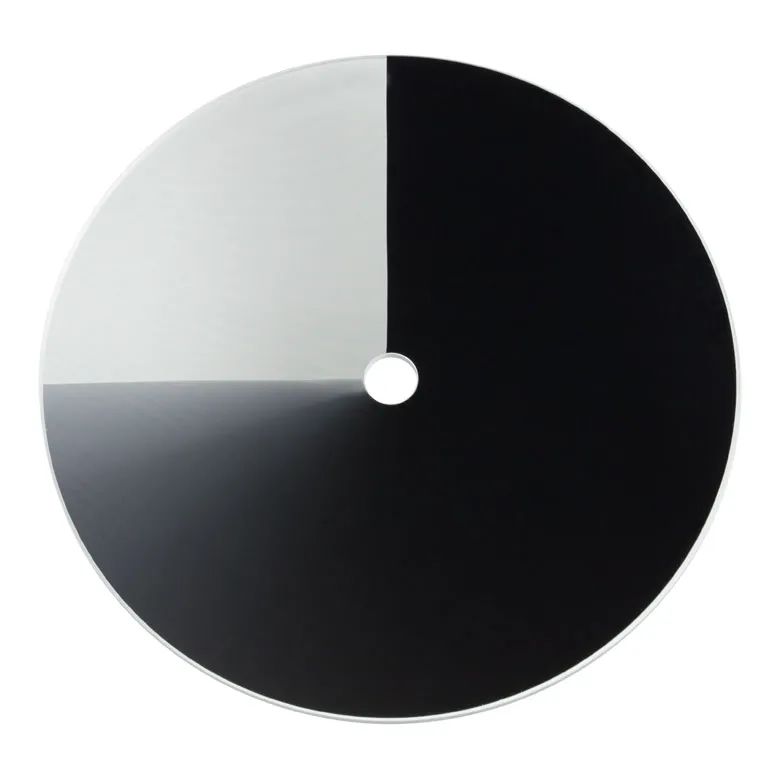

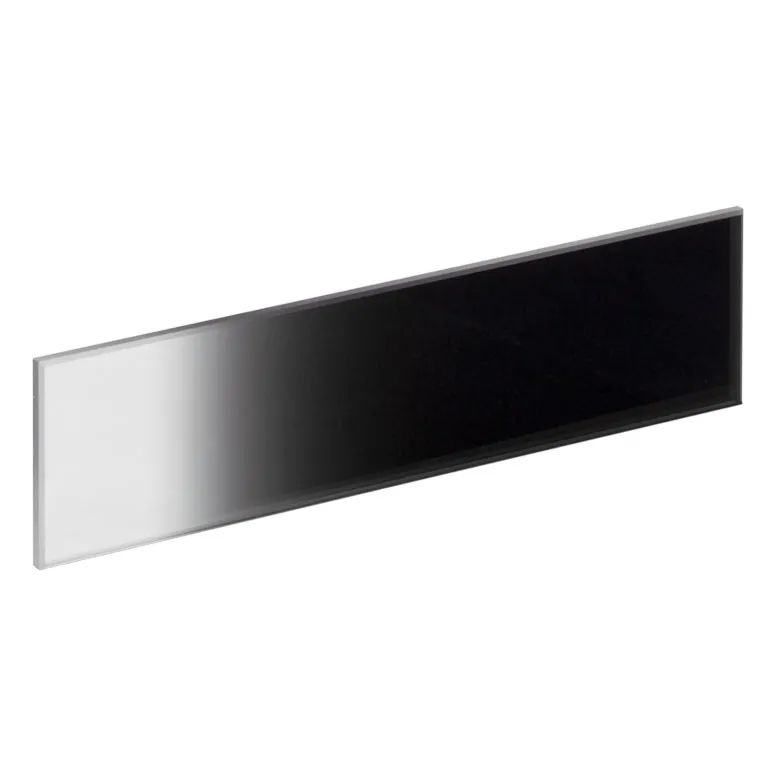

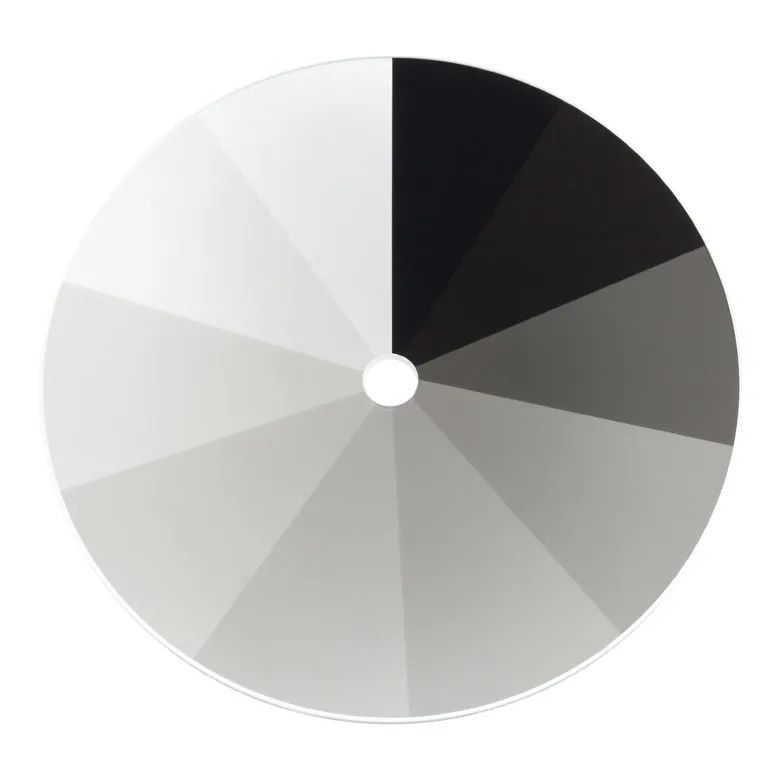

Thorlabs還提供光學密度可調的ND濾光片，包括連續或步進版本，下面六種可調ND濾光片依次為圓形步進、圓形連續、籠式兼容、矩形步進、矩形連續、可調吸收型。當然，將不同OD的濾光片安裝在轉輪中也能實現可調衰減的目的。
