如果說一個邦加球(龐加萊球)可以表征任意偏振態，那么光纖偏振控制器讓您實現光纖偏振的任意變換。以下簡要介紹Thorlabs五種主要的光纖偏振控制產品。
旋槳式光纖偏振控制器把光纖卷繞在線盤上形成應力雙折射，以此將線盤配置成λ/2或λ/4相位延遲器(波片)，然后通過槳的旋轉改變光纖偏振。上面的動圖演示如何實現不同偏振的相互轉換；不過這是理想情況，每個槳的實際延遲量取決于光纖類型、包層直徑、波長以及卷繞圈數和直徑：
Thorlabs提供手動和電動旋槳式光纖偏振控制器，兩者都有三槳或兩槳配置。手動版本提供預安裝光纖或無光纖版本；電動版本都沒有安裝光纖，便于用戶根據應用自行卷繞光纖。這種光纖偏振控制器價格較低、操作方便，因此較為常用。
三槳手動偏振控制器

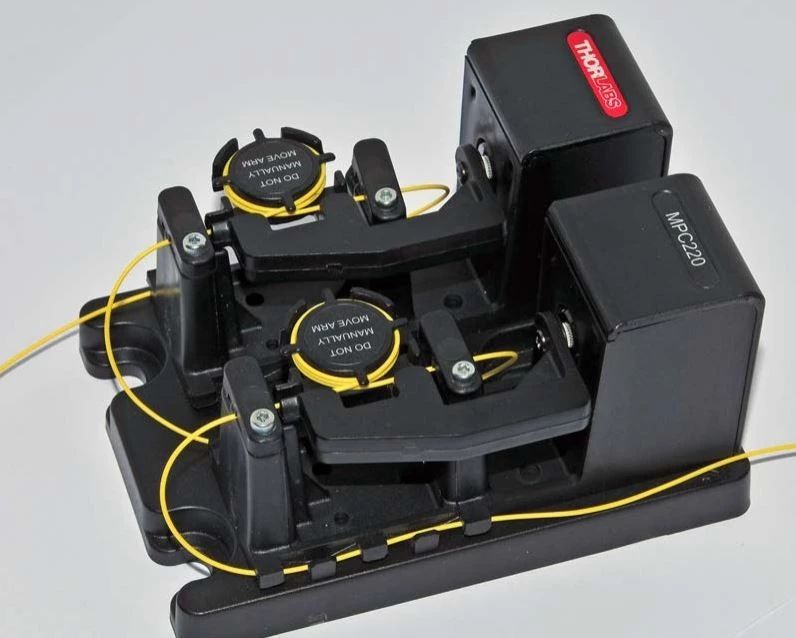

兩槳電動偏振控制器

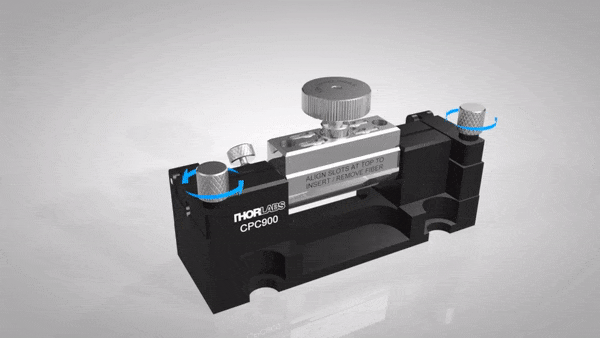

擠壓式光纖偏振控制器包含一個可旋轉的擠壓件和兩個夾具，通過擠壓光纖形成應力雙折射，作用相當于可調旋轉波片，其角度和延遲量可以連續獨立調節，從而將任意輸入偏振態變成任意輸出偏振態。上面的動圖演示了這種偏振控制器的安裝和操作。
Thorlabs提供兩種版本，分別兼容?250 μm裸纖和?900 μm緊密緩沖層光纖。光纖可以直接夾入控制器中，不用任何工具就能操作，使用非常方便。

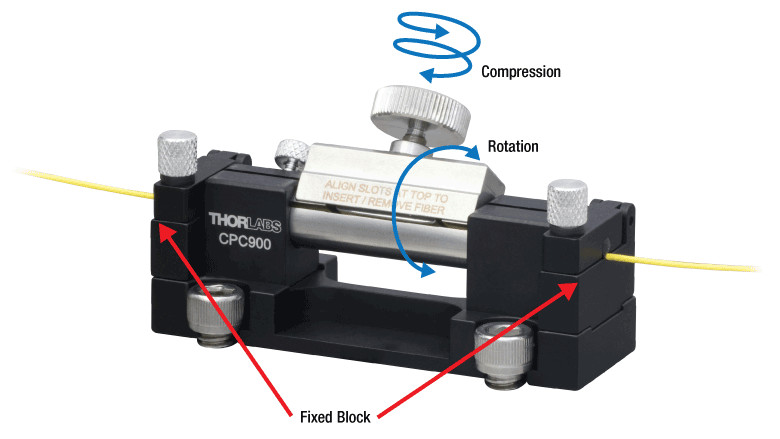

擠壓光纖形成應力雙折射

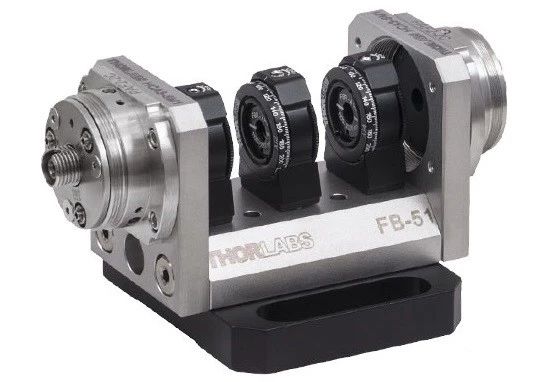

FiberBench光纖偏振控制器套件兩端各用一個FiberPort光纖耦合器連接光纖，自由空間光路中使用兩個λ/4波片和一個λ/2波片的標準配置，這些波片都可以360度連續精密旋轉，以此改變偏振。Thorlabs提供兩個波長范圍：700到1050或1100到1600 nm，其它波長也可定制。
FiberBench偏振控制器和上面的槳式偏振控制器功能相同，但是性能更為穩定，而且只要已知入射偏振態就能預測輸出偏振態；槳式偏振控制器沒有偏振測量儀則無法直接確定。

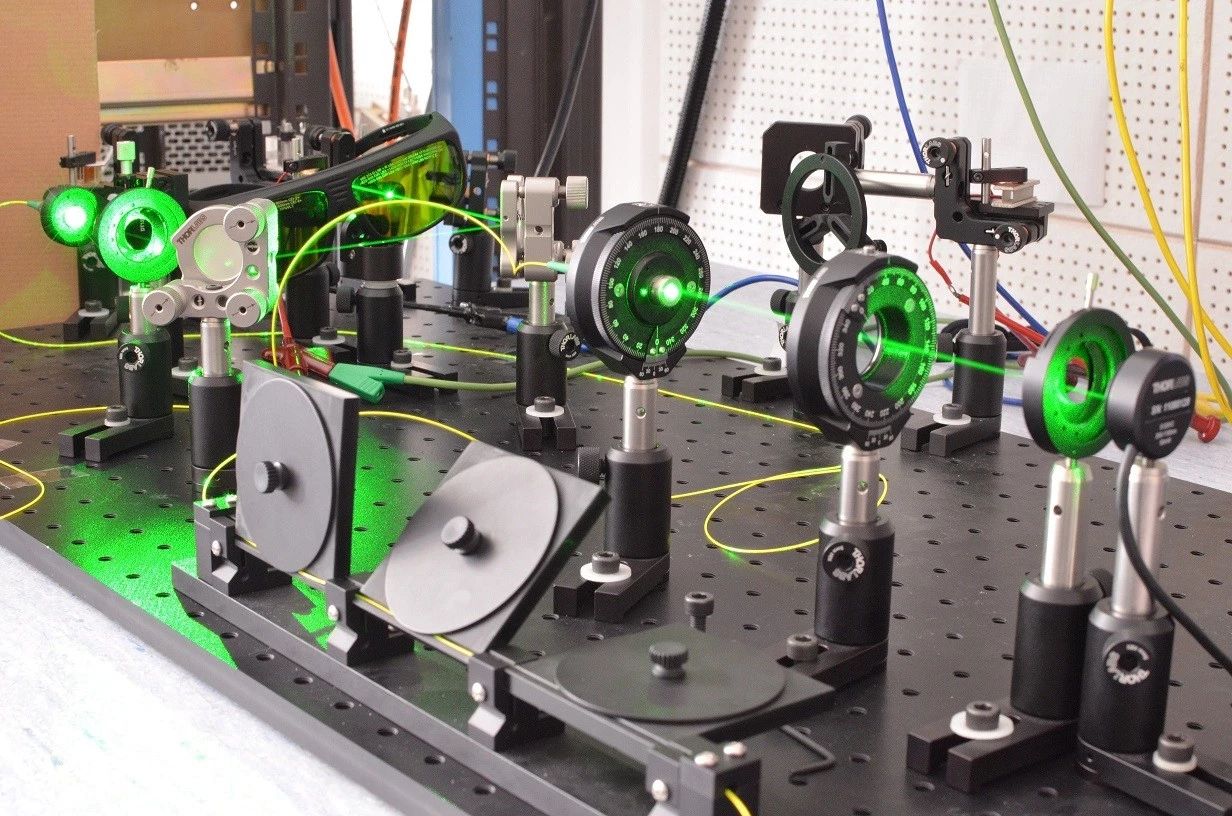

用戶也可用其它組件搭建偏振控制器
光纖偏振器是一種封裝緊湊的被動光纖組件，可將非偏振光變成線偏振光，非常適合光纖網絡和光纖測量應用，包括偏振分析、偏振監控、偏振模色散(PMD)測量和偏振消光比(PER)改善。這些器件常用于保偏光纖放大器、光纖激光器以及高速通信系統和儀器。
In-Line光纖偏振器
Thorlabs光纖偏振器中心波長可選980、1064、1310和1550 nm，提供單模和保偏尾纖版本，終端使用FC/PC或FC/APC接頭。
Zing?偏振光纖只允許一種偏振態傳輸，通過領結形光纖結構形成極高雙折射，從而產生這種效果。它們提供約100 nm的偏振窗口和大于30 dB的消光比，還可以通過改變光纖卷繞直徑調節性能規格，比如改變偏振波長范圍或?qū)⑾獗忍岣叩?5 dB以上。
Bow-Tie Style領結形偏振光纖
偏振光纖屬于全光纖器件因此性能可靠，相比上面的光纖偏振器具有更低的插入損耗、更高的消光比和更簡單緊湊的組件設計。主要應用包括相干通信、光纖激光器、光纖陀螺儀、電流傳感器和干涉?zhèn)鞲衅鞯取?/span>

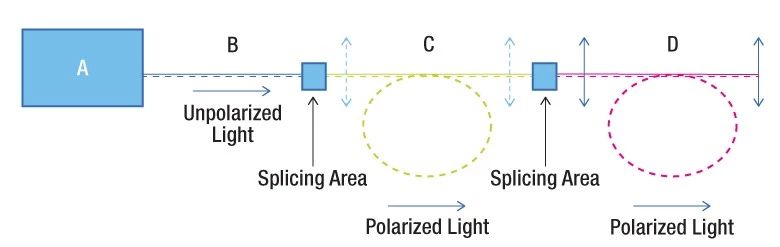

偏振光纖和非偏振光源應用圖示
